Узел заправки баллонов CO2

Станция заправки баллонов включает в себя заправочный насос высокого давления производительностью 600 кг/час, соединенный с емкостью хранения CO2 посредством байпасной линии.

Рампа заправки баллонов CO2 установлена на электронных весах, которые автоматически останавливают заправку по достижении заданного количественного значения.
При остановке заправки, остатки CO2 в коммуникациях направляются обратно в емкость CO2.Система заправки включает быстросъемный адаптер, упрощающий ручные манипуляции при подсоединении баллона.
Необходимое количество CO2 задается на электронных весах.

Весы поставляются с системой электронного управления весами с различными функциями, включая автоматическое обнуление, регистрацию тары, вывод на принтер с отображением времени, клиентского номера, номера отгрузки.

Градуировка шкалы – 20 грамм.

Объем поставки:

• СО2 насос высокого давления c АС эл. двигателем
• Заправочные и Предохранительные клапаны
• Весы с системой электронного управления
• Панель управления
• Манометр
• Рампа заправки с опорной рамой
• Опционально с 2-мя рампами заправки для быстрой заправки

Премущества:

• Plug & Play - простота установки
• Интуитивно понятная установка параметров на легкочитаемом дисплее с удобными кнопками управления
• Система электронного управления взвешиванием, с авто обнулением и регистрацией тары
• Быстросъемное подключение баллонов
• Быстрое и удобное обращение с баллонами
• Проста в обслуживании

Техническая спецификация:

Производительность: 600 кг/ч
Давление подачи жидкой СО2: 13-23 бар (изб.)
Давление нагнетания, макс: 96 бар (изб.)
Мощность АС привода: 3 кВт
Диапазон заправки: 0-200 кг
Градуировка шкалы: 20 грамм
Подключение к баллонам: быстросъемное
Высота баллонов: 200-1,600мм
Напряжение: 3X380/440V + PE
Питание системы управления: 230VAC/24VDC
Частота: 50/60 Гц
Степень защиты: IP55

Габариты и вес:

Рампа заправки (для установки баллонов): 400 х 500 мм
: 1210 х 1000 мм
: 1210 х 1590 мм
Вес (с 1ой заправочной рампой): приблиз. 200 кг
Вес (с 2мя заправочнами рампами): приблиз. 240 кг
Напряжение: 3X380/415V + PE
Питание системы управления: 230VAC/24VDC
Частота: 50/60 Гц
Степень защиты: IP55

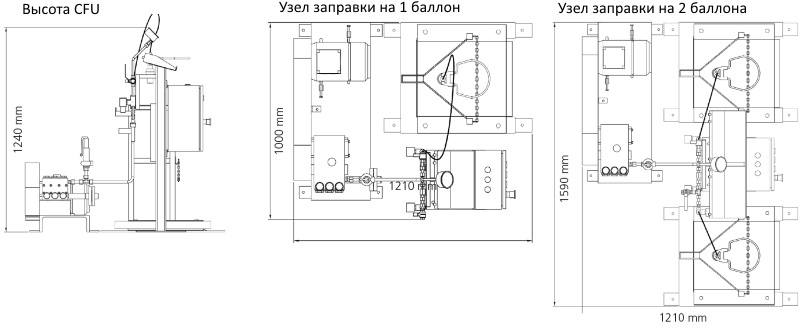

Габаритный чертеж

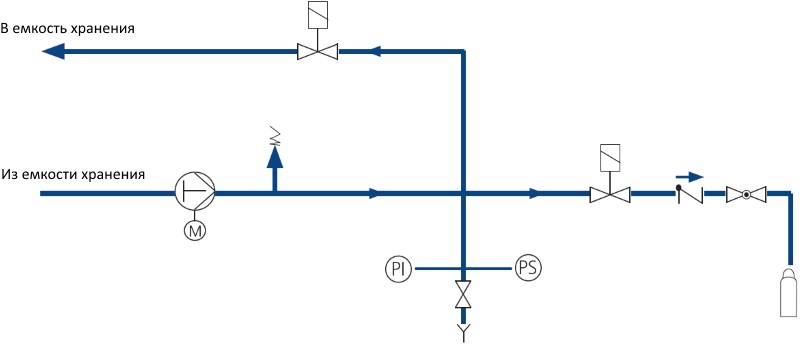

Технологическая схема
